汽车电子行业

真车三维扫描真实案例

2020-05-05

 真车扫描不同于一般的汽车扫描,通常扫描的汽车指的是扫描汽车的模具,如果遇到表面光滑的情况下,会喷显像剂,一种亚光白色粉末。这样,遇到光滑,反射,或者黑色的部分也能够扫描的出来,实车是禁止喷显像剂的(喷了后不能完全去除),另外,由于粘帖面积过大,考虑有可能会对车漆表面造成伤害,也不能贴美纹纸。下面的案例是遵循上述条件下进行的,(裸扫LUOSAO)并事先对场地进行了如下规定:

 一、实车三维扫描条件场地要求

 1, 室内,光线暗,比如车库,库房等。避免光线太亮或直射。

图片1 拷贝.jpg

 2, 地面不能是地板,水泥地或者地砖最好。

 3, 发动机要关闭。扫描完之前车身任何部分禁止移动。

 4, 三维扫描无法扫描透明和高反射,纯黑色,毛绒等物体。

 5, 汽车颜色不要是黑色,中灰色以上最好,案例的车是高尔夫,车身颜色为中灰色。

图片2 拷贝.jpg

 6, 为了扫描精度和速度更好更快,最好贴标记点,就是背面有胶的纸片。案例的车没有贴标记点,加长了后期处理的时间。后期做的不是很充分。


 7, 场地要有外接电源。

 8, 最好有高台,或者升降机,否则车顶、车底部无法扫描。

 9, 扫描室内的时候,要卸掉前座椅,座椅要单独扫描,并且效果更好。

 车周围要留有3米左右的活动空间。

 10,案例扫描耗时:3个小时

 二、扫描截图

 车型:大众高尔夫

 车身颜色:灰色

 场地:车库

 实景照片:

图片4 拷贝.jpg

图片5 拷贝.jpg

图片6 拷贝.jpg

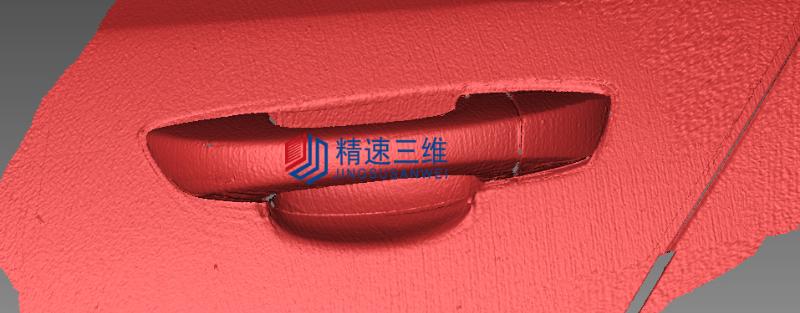

扫描结果截图:

图片7 拷贝.jpg

图片8 拷贝.jpg

图片9 拷贝.jpg

图片10 拷贝.jpg

图片11 拷贝.jpg

图片12 拷贝.jpg

图片13 拷贝.jpg

注:空洞的地方是黑色玻璃和物体本身的空洞。由于案例车没有卸掉前座椅,有些地方没能扫到。

图片14 拷贝.jpg

图片15 拷贝.jpg


图片16 拷贝.jpg

图片17 拷贝.jpg

图片18 拷贝.jpg

图片19 拷贝.jpg
