STL文件的创建和相关3D打印常识

2020-09-11

3d立体文件(*.STL)可以从常用的大多数3D应用软件被导出。 作为一般规则,改变的选项,例如:弦公差,表面偏差,或角控制都会改变你的STL文件的分辨率。较大的STL文件,越大的三角形放置在模型的表面上。 而为了产生良好的保真效果,三角形网格图层大小通常设置在0.003英寸或0.075mm,STL格式应当以二进制格式,在STL格式导出的一般复杂的模型应该是在1-5MB的文件大小的范围。三角面太大,也就是分辨率太低,制造的模型将出现很多菱角,不平顺圆润;当然分辨率不是越高越好,这样并不会改善制造模型的质量,反而会使计算机读取速度很慢。

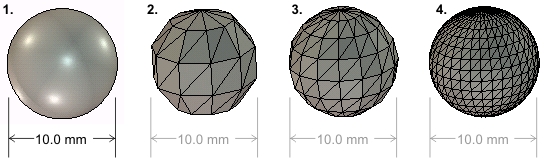

图1.示出了原始10毫米CAD范围

图2.显示一个三角的STL球体采用0.5mm表面偏差

图4.显示了相同的球体用0.1mm表面偏差




以下为粗细导出模型效果对比图:

太低分辨率





恰当的分辨率

3D打印对STL文件常见的错误和一些基本的基本要求:

· 防水型,密闭实体;

· 不能纸一样薄的表面没有厚度;

· 最小壁厚和特征尺寸(不同打印技术有不同要求)

· 不能有朝外表面

· 面重叠不能有面重叠

· 不能边线没缝合

总之,任何3D打印机要求文件的是要求密闭实体文件,比如破面文件就要进行修图之后才能进行打印。
