塑胶外壳手板打样小批量生产

2020-07-03

假如要做一款电子产品,总得要为电子产品怎么弄一个外壳,但是一开始数量小,很多厂家不愿意做,而且价格很高,怎么呢? 比较好的方法是3D打印,数量一个也可以,价格也便宜。


开的钢模

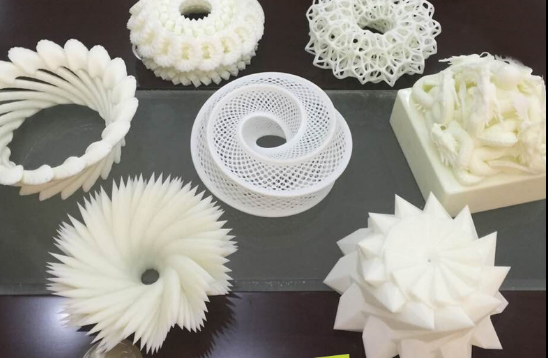

3d打印的外壳

1.开模与3D打印对比

3D打印适用于样机,开模适用于批量生产。换句话说,前期样机外壳可先采用3D打印的方式,以后批量生产再开模(类似印月饼)的方式。

对比过几个商家,开模生产费用3.6万起,3.6万是做塑胶外壳的情况,如果做铝壳的话,则要10万起,而且数量1000套起,交货周期45天起。3D打印0.7块钱一克,起步价60元,喷漆起步价150元 。交货周期3-5天。如果需要经常打印的话,可自己购买一台3D打印机,价格2000-3000元也有一台了。


2.3D打印工艺要求。据我了解,一般的3D级精度的是0.1mm,无论你做什么奇形怪状都可以做出来,只有你设计不到,没有做不好的。

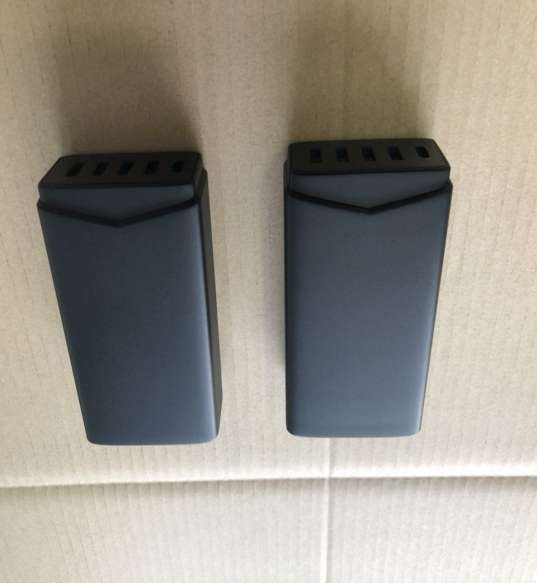

3D打印效果


0.3mm,凸起来最少0.3mm,间距0.2mm

3.喷漆

3D打印出来的物体只是材料本身的颜色而已,比如白色,红色。如果不符合你的颜色,可以选择喷漆。

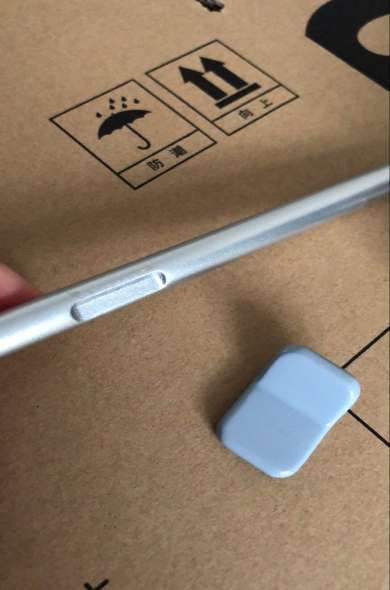

喷漆(金属银)的效果

4.在外壳印文字的方式

4.1 3D打印打字凸起来或凹下去的文字。3D打印打字凸起来的工艺要求“字体最细线条是0.3mm,凸起来最少0.3mm,间距0.2mm”,其实字体是比较大的,如果需要更小的文字,可以通过丝印的方式。

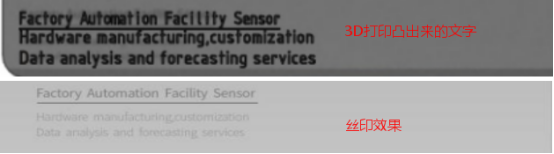

丝印的字更小

4.2.丝印

丝网印刷属于孔版印刷,它与平印、凸印、凹印一起被称为四大印刷方法。孔版印刷包括誊写版、镂孔花版、喷花和丝网印刷等。孔版印刷的原理是:印版(纸膜版或其它版的版基上制作出可通过油墨的孔眼)在印刷时,通过一定的压力使油墨通过孔版的孔眼转移到承印物(纸张、陶瓷等)上,形成图象或文字。

在3D打印的外壳的基础上再丝印,价格会贵一些,颜色越多,价格越贵。设计图上的文字与图案有6种颜色,若6种颜色都做,价格贵一些。下面是一个300g外壳喷漆加丝印的价格对比表。


2种颜色的情况,丝印3套500元,第1套300元,拿到货后,效果可以的话,再生产2个,再给200元2套,一共3套,一共500元。

6种颜色的情况,丝印3套900元,第1套700元,拿到货后,效果可以的话,再生产2个,再给200元2套,一共3套,一共900元。

5.3D打印步骤

首先设计师设计好外壳,然后结构工程师根据设计师的效果图设计3D打印文件,一般为stp,stl,step等文件,最后提供3D打印文件给厂家生产,3D打印外壳搞定!
